沉没式螺旋分级机
更新时间:2011/7/16   浏览次数:

产品概况:
      在选矿厂用于同磨矿机组成闭路工作的分级机,需要有提升运输沉砂的机构,因此这类分级机被称为机械分级机,其实分级过程仍是借颗粒的沉降速度不同进行的。机械分级机除主要作为磨矿的辅助设备进行预先分级和检查分级外,有时也用于对含黏土矿石进行洗矿以及对矿将进行脱泥、脱水。 根据运输沉砂机械的形式不同,机械分级机可分为螺旋分级机、耙式分级机和浮槽分级机等。其中螺旋分级机构造简单,操作方便,分级槽具有较大的倾斜角度,便于同磨矿机作自流连接,故应用较普遍。其他形式的分级机虽在我国仍有使用,但已停止制造。螺旋分级机的外形是一个矩形斜槽,槽底倾角为12°~18.5°,底部呈半圆形。槽内安装有1或2个纵长的轴,沿轴长连续地安置螺旋形叶片。借上端传动机构带动螺旋轴旋转。如为双螺旋,从上部来看螺旋叶片均是向外转动。矿浆由槽的旁侧给入。在槽的下部形成沉降分级面。粗颗粒沉到槽底然后被螺旋推向上方排出,在运输过程中并进行脱水。未及沉降的细颗被表层矿浆流携带经溢堰排出。分级过程与在分泥斗中基本相同。在分级槽下端有一个框架。框架的上部横梁设有提升装置,用以调节螺旋叶片距槽底的距离,并在停车时将螺旋轴抬起,以防止矿砂沉积埋住螺旋叶片。 螺旋分级机分级液面的高低又可分为高堰式和浸入式(或称沉没式)两种。高堰式分级机的溢流堰高于下端螺旋轴的中心,而低于螺旋叶片的上缘。分级液面的长度不大,液面可直接感受到螺旋叶片上的搅动作用,故适于粗级分级作用,分级粒度多在0.15mm以上。浸入式分级机的下端螺旋叶片完全浸入在液面以下,分级面积大而又平稳,适于细粒级分级,分级粒度在0.15mm以下。它的溢流生产率较高。此外还有一种低堰式螺旋分级机,其分级液面低于下端螺旋轴承,液面很小,搅动作用大,主要用于含泥砂石的洗矿。
产品结构及材质:

      螺旋分级机结构:主要组成部分是半圆形水槽,由轴和叶片组成的螺旋装置,支撑螺旋轴的上,下轴承部,螺旋轴的传动装置和升降机构。

螺旋分级机结构图
1-螺旋分级机传动装置  2-螺旋分级机水槽  3-螺旋分级机左右螺旋轴
 4-螺旋分级机进料口 5-螺旋分级机下部支座  6-螺旋分级机提升结构

螺旋分级机分类:


产品适用范围:
      在选矿厂用于同磨矿机组成闭路工作的分级机,需要有提升运输沉砂的机构,因此这类分级机被称为机械分级机,其实分级过程仍是借颗粒的沉降速度不同进行的。机械分级机除主要作为磨矿的辅助设备进行预先分级和检查分级外,有时也用于对含黏土矿石进行洗矿以及对矿将进行脱泥、脱水。
产品规格及技术参数:

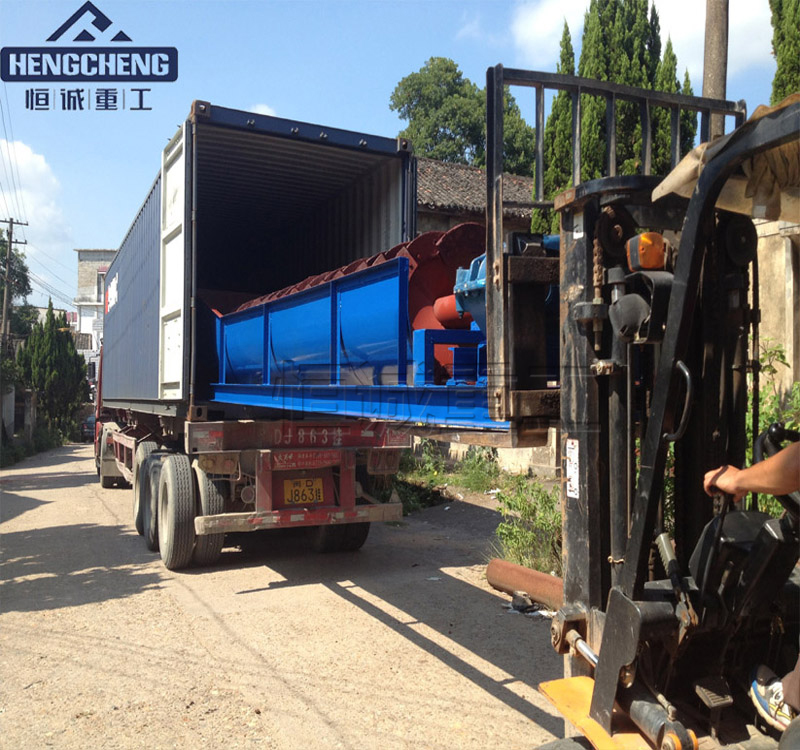

螺旋分级机发货现场:

       我厂经江西省石城县质量技术监督局颁发企业产品执行标准证书,执行企业标准号为:a/skx0401040204040405040604070408号。
        管理规范、制度严密。本厂设立有产品质量,技术部,专门负责产品工艺设计;质量检验部:负责产品生产、出厂质量检验把关;售后服务部:负责产品安装调试使用。维修等技术支持;监督投诉部:负责产品质量投诉,投诉电话:15879720520
