云锡摇床
更新时间:2014/2/14   浏览次数:
云锡摇床概况:

  云锡摇床的全套生产图纸资料是严格按照云南锡业公司的标准图纸所生产,该种摇床主要适用于各种有色金属矿使用。特别是对多有色金属矿尤其能发挥它的奇效功能。它能选别2毫米以下的各种有色金属的重选与精选。经过多年的矿山生产实践证明:云锡摇床具有性能稳定,选矿效率高、平稳、噪音小和使用维修方便等特点。

云锡摇床结构及材质:

  云锡摇床主要由床面、床头、溜动设备三大部分组成。床面由床架部分和给矿槽等部分组成。床面分有粗砂床面和刻槽床面。根据选矿粒度和浓度的不同选择适当的床面(附表)。床面支撑在溜动设备上,由床头的床面挂钩连接床面,在床头的推动下使床面往复运动进行选矿。 床头系采用偏心轴带动偏心滚轮来推动摇杆支臂,例摇杆支臂叉推动联接丁头螺杆,因而使螺杆往复运动。床头润滑轴承系采用ZQSN5-5-5材料作为滑动轴承,具有噪音小转动灵活等特点。 溜动设备部分主要是用来调节选矿设备所需要坡度,利用手轮调节斜度托板,使床面产生坡度。

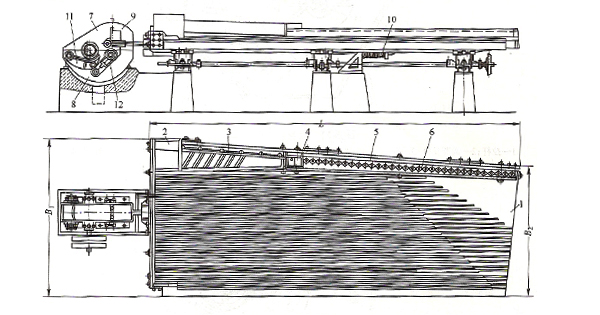

云锡摇床结构图
1-床面; 2-给矿斗; 3-给矿槽; 4-给水斗; 5-给水槽; 6-菱形活瓣;
7-滚轮; 8-机座; 9-机罩; 10-弹簧; 11-摇动支臂; 12-曲拐杠杆

 云锡摇床应用范 围:



它能选别2毫米以下的各种有色金属的重选与精选。经过多年的矿山生产实践证明:云锡摇床具有性能稳定,选矿效率高、平稳、噪音小和使用维修方便等特点。

云锡摇床规格及技术参数:
名称
规格
技术性能
床面尺寸
4436×1825×1536m/m
摇床
类别
冲程
(m/m)
冲次
(次/分)
总耗水量
(Mз/台日)
处理量
(T/台日)
外形尺寸
5454×1825×1242m/m
可调冲程
8-22m/m
粗砂床
16-22
240-290
190
30
配用电机
JO2-31-61.5千瓦
绒砂床
10-16
300-320
80
8
总机重
1012公斤
刻槽床
10-16
330-340
50
8

   根据给矿位置的不同,摇床可分为右摇床及左摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边,左式摇床则给矿位置在左边。

选别技术条件

摇床
类别
选别技术条件
给矿粒度
(m/m)
给矿浓度
(%)
给矿体积
(Mз /台日)
洗涤水量
(Mз/台日)
最小安装
坡度
粗砂床
2-0.2
20-25
130±
60
2°30″
细砂床
0.5-0.037 15-20
50±
30
1°50″
刻槽床
0.074-0.019 15-20
30±
20
0°45″

电动机三角皮带轮及皮带选用

摇床
类别
三角皮带轮尺寸(m/m)
三角皮带
型号
D(外径)
D1(节径)
D(内径)
H(宽)
粗砂床
φ117
φ110
φ28+0.023
53
A1800
细砂床
φ137
φ130
φ28+0.023
53
A1800
刻槽床
φ147
φ140
φ28+0.023
53
A1800

滑动轴承的规格、数量

名 称
材料名称
规 格
数 量
偏心轴衬套
ZQSn5-5-5
φ60×84
1
摇杆支臂衬套
ZQSn5-5-5
φ65×158
1
轴承
ZQSn5-5-5
φ70×160
2
定位轴承套
ZQSn5-5-5
φ60×120
2
连接杆
ZQSn5-5-5
?
1













溜动设备配件目录

配件名称
单位
数量
后调节座
1
前调节座
1
弹簧座
1
手轮
1
滑动轴承座
2
调节螺杆
1
弹簧螺杆
1

摇床头配件目录

配件名称
单位
数量
摇床头
1
电机垫座
2
箱盖
1
