三层、四层悬挂式摇床
更新时间:2018/12/7   浏览次数:

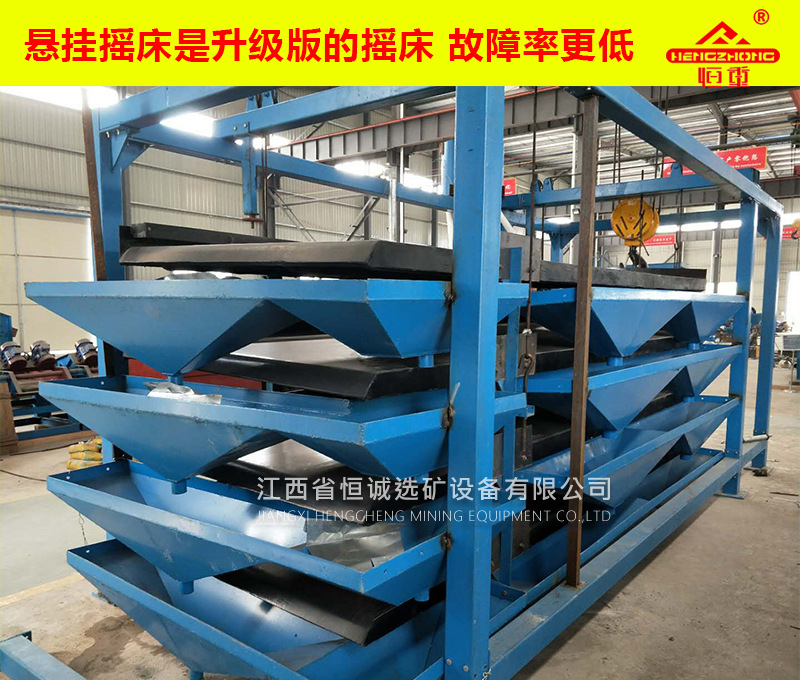

三层,四层悬挂式摇床概述



悬挂式摇床在选矿设备中属重力选矿的主要设备之一,广泛用于选别钨,锡,钽,铌,铁,锰,铬,钛,铋,铅,金等其他稀有金属和贵金属矿,也可用于煤矿。摇床可用于粗选,精选,扫选等不同作业,选别粗砂(2-0.5mm),细砂(0.5-0.074mm),矿泥(-0.074)等不同粒级。也可用于选别铁,锰矿石和煤。当处理钨,锡等矿石时,摇床的有效回收粒度范围为2-0.022毫米。



三层,四层悬挂式摇床优势和特点
1 惯性床头结构巧妙,垂直分力自相平衡。无垂直向激振力,故不产生垂直跳动。可安装在高层楼板上,或座落式支架上;
2 悬挂式结构,摩擦功耗极小,节能减振,无笨重基础,安装高速灵活;
3 采用耐磨层床条的玻璃钢床面,耐磨,防水,防干裂,防腐,变形小,维修少,使用寿命长;
4 床面在统一床架上分层安装,易装易卸,提高单位占地面积的处理量。更换不同配重块即可改变摇床冲程;
5 采用变频调速器,能轻松改变冲次以适应不同粒级和性质物料。



undefined
undefined
undefined
undefined
undefined

三层,四层悬挂式摇床主要技术参数表

型号

3LYG

4LYG

床面类型

粗砂床面

细沙床面

矿泥床面

粗砂床面

细沙床面

矿泥床面

床面选矿面积(m2)

7.6 X 3

7.6 X 3

7.6 X 3

7.6 X 4

7.6 X 4

7.6 X 4

床面尺寸

长度(mm)

4500

4500

4500

4500

4500

4500

传动端宽度 (mm)

1850

1850

1850

1850

1850

1850

精矿端宽度 (mm)

1550

1550

1550

1550

1550

1550

较大给矿粒度(mm)

2

0.5

0.074

2

0.5

0.074

处理能力 (t/h)

4-5

2-3

1.5-2.5

5-6.5

3-5

2-3.5

给矿浓度 (%)

20-30

18-25

15-20

20-30

18-25

15-20

冲程 (mm)

8,10,12,15,18,20,22

冲次 (r/min)

270—360(变频调速)

耗水量 (t/h)

0.7-1

0.4-0.7

0.4-0.7

0.7-1

0.4-0.7

0.4-0.7

刻槽断面形状

矩形,锯齿波,三角形三种可选

电机功率 (Kw)

1.5Kw

外形尺寸 (mm)

6330×2450×2660
